Inversor de frequência
Inversor de frequência WEG CFW100, 1 CV, 220 V monofásico
Inversor compacto para motores de indução trifásicos, com controle vetorial VVW ou escalar V/f, filosofia plug and play e SoftPLC incorporada.

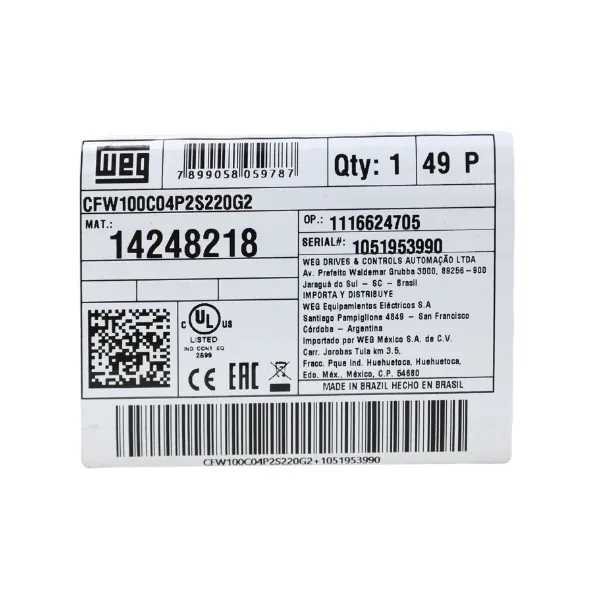

Ref. CFW100C04P2S220G2 · Cód. WEG 14248218 · Geração 2
Descrição do produto
O CFW100 da WEG aciona motores de indução trifásicos com velocidade variável. É uma solução de bom custo-benefício para máquinas de pequeno porte.
O controle vetorial (VVW) ou escalar (V/f) é selecionável, o que atende do controle preciso de velocidade à economia de energia em bombas e ventiladores.

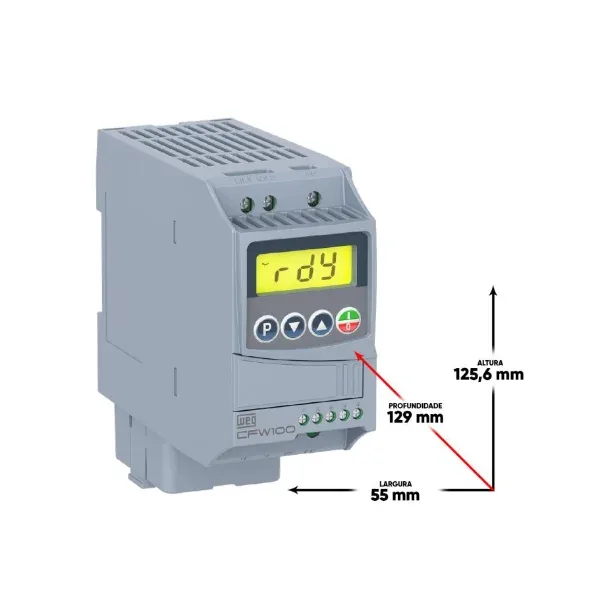

A filosofia plug and play reconhece os acessórios sozinha. Com 125,6 × 55 × 129 mm e 610 g, é um dos inversores mais compactos da WEG, pensado para fabricantes de máquinas e painéis com pouco espaço.
Monta em superfície com parafusos ou em trilho DIN e traz IHM incorporada com display LCD numérico, diagnóstico de falhas e histórico de eventos.
Controle e desempenho
- Controle vetorial VVW ou escalar V/f selecionável
- Rendimento típico de 97% ou mais na condição nominal
- Frequência de saída de 0 a 400 Hz (resolução 0,1 Hz)
- Sobrecarga HD: 150% durante 1 min a cada 10 min
- SoftPLC incorporada para lógicas sem CLP externo
- Flying Start, Ride Through, PID e Sleep Mode
Praticidade e instalação
- Filosofia plug and play para acessórios
- Montagem em superfície ou trilho DIN 35 mm
- IHM local incorporada com display LCD numérico
- Ventilador externo removível
- 125,6 × 55 × 129 mm
- Proteção eletrônica de sobrecarga do motor
Especificações técnicas
| Marca / fabricante | WEG Drives & Controls e Automação |
|---|---|
| Linha / modelo | CFW100, Geração 2 (G2) |
| Referência | CFW100C04P2S220G2 |
| Código WEG | 14248218 |
| Tensão nominal de entrada | 200 a 240 V (monofásico) |
| Tensão de saída (motor) | 220 V (trifásico) |
| Potência | 0,75 kW / 1 CV |
| Corrente nominal (HD) | 4,2 A |
| Frequência de entrada | 50/60 Hz |
| Frequência de saída | 0 a 400 Hz (resolução 0,1 Hz) |
| Métodos de controle | V/f (escalar) e VVW (vetorial) |
| Sobrecarga HD | 150% durante 1 min a cada 10 min |
| Rendimento típico | 97% ou mais |
| Grau de proteção | IP20 |
| Conformal coating | 3C2 (IEC 60721-3-3:2002) |
| Display | LCD numérico (IHM incorporada) |
| Entradas digitais | 4 isoladas programáveis (NPN/PNP) |
| Saídas digitais | 3 (via módulo plug-in) |
| Comunicação | Modbus RTU (RS485 via módulo) |
| Porta USB | Sim, via módulo CFW100-CUSB |
| SoftPLC | Sim, incorporada |
| Frenagem reostática | Sem IGBT de frenagem |
| Montagem | Superfície (parafusos) ou trilho DIN 35 mm |
| Dimensões (A × L × P) | 125,6 × 55 × 129 mm |
| Peso | 610 g |
Recursos avançados
- SoftPLC integrada: lógicas de controle no próprio inversor, sem CLP externo
- Flying Start: partida suave com o motor já girando, sem tranco mecânico
- Ride Through: mantém a operação em quedas rápidas de energia
- Controle PID: regula pressão, vazão ou temperatura com setpoint ajustável
- Sleep Mode: desliga o motor quando a demanda cai, economizando energia
- Conectividade modular: RS485, CANopen, USB e Bluetooth por módulos plug-in
Aplicações recomendadas
- Portões automáticos
- Ventiladores e exaustores
- Bombas centrífugas
- Bombas de piscina
- Esteiras transportadoras
- Agitadores e misturadores
- Granuladores e paletizadores
- Bombas dosadoras
- Cancelas industriais
- Portas de elevadores
- Hidromassagem
- Filtros rotativos
A WEG é uma das maiores fabricantes mundiais de motores elétricos e equipamentos eletroeletrônicos, com mais de 30.000 colaboradores.
